安装并联电容器结构的划分，通常情况下可以分为单台铁壳式、箱式、集合式、半封闭式、干式和充气式等多类品种。

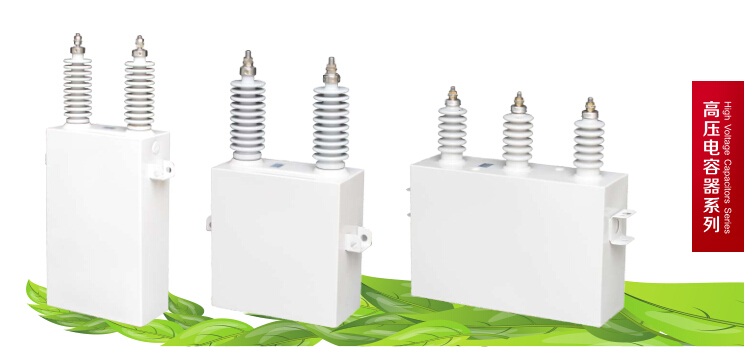

  单台铁壳式并联电容器是规格多样，具有多种单台多容量，其中包括50、100、200和334kvar。还有中500kvar超大容量可以满足特殊环境的需求。≥100kvar单台铁壳式并联电容器内熔丝作为安全保证，。及时产品一旦损坏，用户也可以很方便用备品自行更换，让装置就能立刻恢复运行。在很多的220kV和330kV变电站大多数的采用的就是单台铁壳式并联电容器。为了产品的环境适应能力和耐用性。单台铁壳式并联电容器会表面会采用不锈钢板，而且还要在表面涂喷防紫外线漆，双重保险有效的阻止外界对电容器的腐蚀和紫外线对产品的辐射，从而达到延长电容器的使用寿命。但是这几年也有页出现了无熔丝电容器。这也需要产品的参数和特性等数据有所上升，保证产品的安全性。

  现在无熔丝电容器内部元件的有三种连接方式，第一种传统的方式是采用先并联后串联。这样的方法要求元件数量比较少且电容器不能太大。第二内部元件先串联后并联的方式。第三种是内部元件既有串联和并联公用，不同于前两种单方面的连接，这种方式术语混合连接方式，而且这种方式自由性强，没有统一的格式，只要满足对单台容量大小与保护上的要求就可以了

  集合式并联电容器也是比较大的一类，按结构分为半密封和全密封两大类。目前还有一种电动调容产品，但是在实践运用中并不强。因为产品的活动在油里面，时间一久难免为出现接触不良导致产品局部过热。另外两个端子间转接瞬间会产生相位问题可能会导致麻烦的出现。集合式并联电容器是一种优点突出的产品，主要包括了是安装方便、维护工作量小和节省占地面积的优点。

  半封闭式并联电容器的结构是将单台电容器套管对套管卧放在特制的钢架上，接着讲导线部分封闭，这就可以可以形成一个组装体。产品可以可多层布放且可以向高空发展以节省占地面积。但是对于这种电容器要求比较苛刻，单元的浸渍工艺要求较高，最好要装外熔丝否则难以保证运行安全。

  干式并联电容器采用了低压金属化膜技术。是用若干个元件串联和并联方式制成高压电容器。产品满足无油化的方展发现而且具有自愈特性。但是自愈也不是代表万无一失的，只是多了一层保障，但是也是需要有切实的防火措施和特殊的保护措施来方能确保安全运行。
