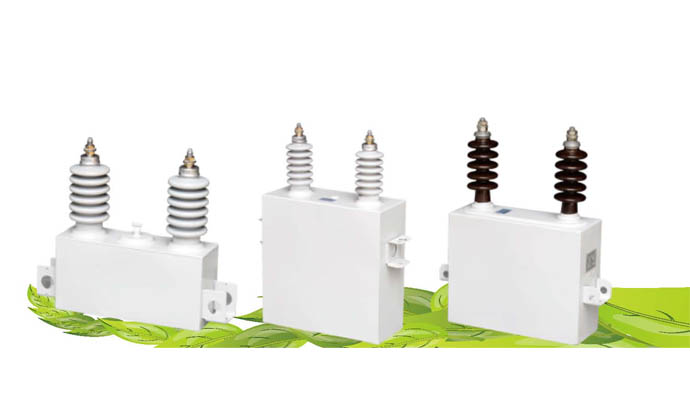

电容器的一般结构包括了：电容元件、浸渍济、紧固件、引线、外壳和套管所组成。

电容元件：这个设备是由一定厚度和层数的固体介质和铝箔电极卷制做而成。若干个电容原件并联和串联起来就组成了电容器的芯。电容元件一般是采用铝铂作为电极的，并且复合绝缘薄模作为绝缘膜，而电源膜内的绝缘膜油作浸渍介质，在电压为10kv一下的高压电容器内，每个电容原件都会配有一个熔丝，作为一个短路保护，当发生故障时，比如元件击穿时，完好的元件就会对这个放电，让熔丝在瞬间被熔断，从而切断了发生故障的元件，也保证了电容器的正常工作状态。

浸渍济是电容器的芯字放置的地方，主要作用就是为了增加电容器元件的耐压强度以及改善局部的放电特性和散热条件。常见的浸渍济有矿物油、氯化联苯和SF6气体等。

在外壳和套管上也采用和安全可靠的薄钢板焊接而成，并在表面漆上阻燃漆。在壳盖上焊有出现的套管；在箱体的侧面焊有吊攀和基地的螺栓等。在集合式的电容器上我们还会配有油枕、金属膨胀器或者压力释放阀等，在箱壁面配有状散热器和压力式温控装置等。在接线段子端子从出线瓷套管中引出。

那么我国流行的低压系统中流行什么杨的电容器呢？

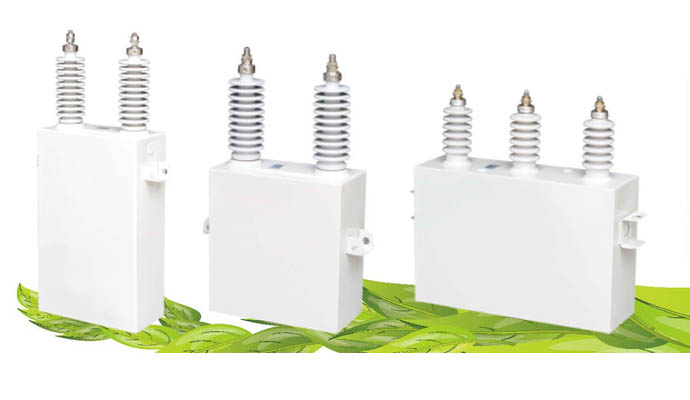

我国流行自愈式的电容器，除了优良的自愈能力之外，还有着消耗能源小，产生热量少，寿命长、体积小且重量轻等特点。在结构上一般采用了聚丙烯膜来作为中间的介质，在表层镀了一层很薄的金属作为导电的电极。每当膜被击穿的时候，电流在金属的镀层下急剧的增大，并让金属层产生许多的热量，让击穿的膜周围的金属导体蒸发逸散，接着形成金属镀层的空白区域，最后击穿点又自动恢复了绝缘。

电力电容器有一个无功补偿的原则：在交流电路中，电源提供给各个负载的电功率有两种：第一种叫做有功功率，第二种叫做无功功率。有功功率是保持设备正常运行所需要的电功率，意思就是将电能转化成其他形式的能量的电功率，比如说机械能，光能和热能。

相对而言无功功率侧比较的抽象，它是作用电场合磁场之间的之间的一种交换功率，主要的作用就是就在电气设备中建立和维持磁场。所以凡是有电磁线圈的电气设备，就必须消耗无功功率来建立磁场，虽然名字是无功功率，但是它的作用却是非常的重要，在电动机需要一个稳定的磁场来实现转子的转动，最后让带动机械运动。同样的道理变压器的需要无功功率，而只有在它的作用之下变压器才可以让线圈长生磁场，并在二次线圈中感应出电压。最后得出了无功功率是电动机转动、变压器交流接触器吸合的动力。
