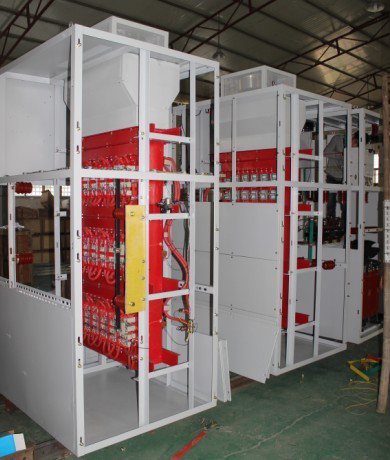

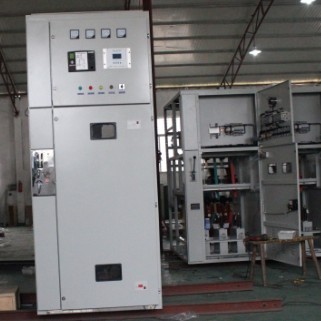

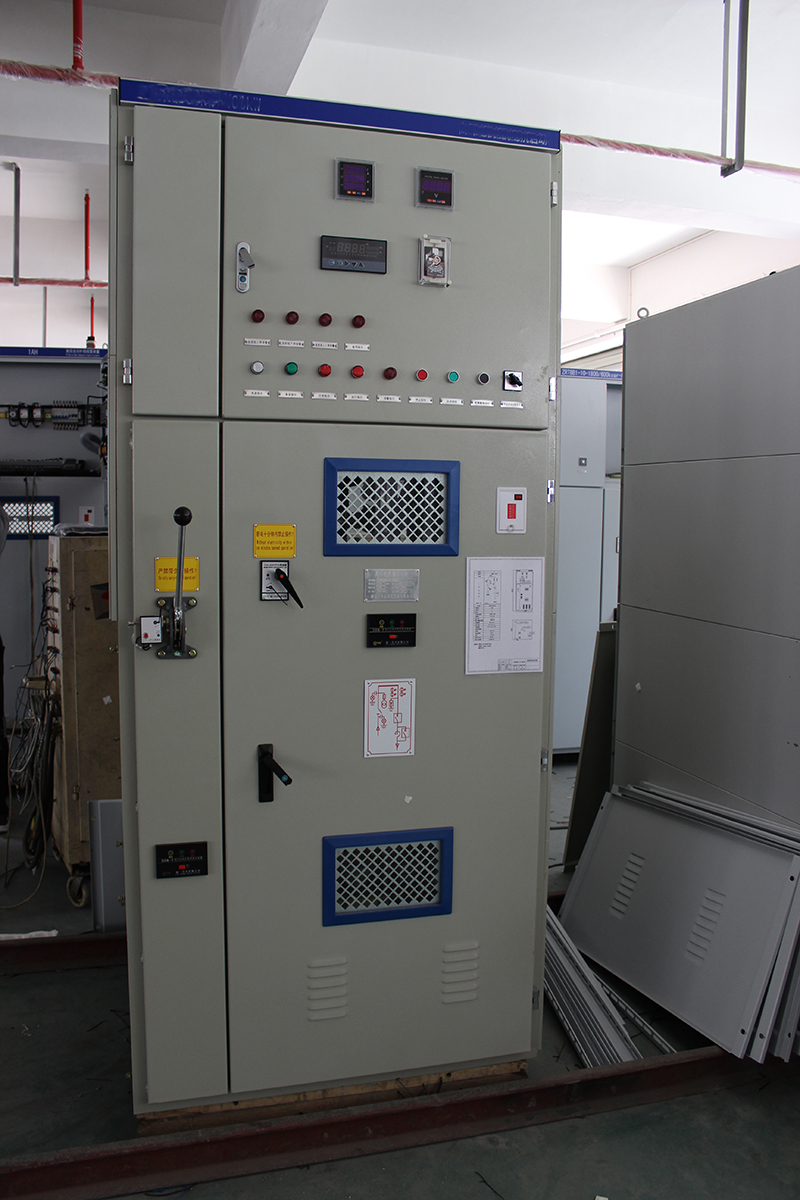

电机启动柜,电抗启动柜,高压电动启动柜,高压电动机启动柜,高压电机电抗启动柜,电动机启动柜,高压启动柜 高压电动机启动柜LGDKQDG 装置主要组成部分:隔离开关、电压互感器、高速限流熔断器、电流互感器、零序互感器、启动电抗器、电动机保护专用避雷器、保护单元以及成套柜体及附件组成; 1、 用途 交流异步电动机在启动时,启动电流很大(5-7Ie),对电网造成污染及电压的不稳定。为了克服这种现象通常是用降压的方法来 启动交流异步电动机,常用的降压方法是采用电抗器或自耦变压器,交流异步电动机起动过程很短(几秒到二分钟)启动后自 行切除电抗器。该产品根据异步电动机起动矢量理论设计,启动冲击小力矩大的特点。 2、 结构特点 本产品铁芯采用优质冷轧钢硅钢片,叠片经过多个气隙分成均匀段落,并采用环氧板隔绝、粘接,保证了设备在运行过程中的 稳定性能及防腐性,噪声方面也得到了控制。线圈采用绕包式结构、线圈主绝缘采用玻璃纤维浸环氧树脂,热烘固化在真空下 浸以耐高压绝缘漆,使得该线圈绝缘好,机械强度高,耐受电流大、耐冷热而不开裂的特点。 3、 使用环境 一、 海拔高度不超过2000m. 二、 运行环境温度摄氏-25度-+45度。 三、 户内安装无剧烈震动,无有害气体或粉尘的场合,无易燃易爆物品。 四、 启动累计时间不超过2分钟。 4、 性能参数 一、 体积小、重量轻,占地面积小,结构简单,安装方便。 二、 耐温等级达到H级或F级,启动电抗器铁芯温度不大于85K,线圈温升不大于95K。 三、 启动用干式铁芯电抗器损耗低于油式电抗器。 四、 噪声不大于国家标准。
高压电抗器启动柜技术性能
3高压电抗器启动柜具有的保护功能 过流 过压 欠压 过载 缺相 电机过载 主器件保护等保护功能。 4 供货范围
二、LGDKQDG高压电抗器启动柜主器件的选用及来源
三:工程项目的技术要求 3.1控制方式: 远程/就地控制方式: 当控制柜操作板上的“远程/就地”转换开关位置置远程或就地位置时,即在高压电抗器启动柜上操作启动或远方现场操作箱控制启动停止。 3.2高压电抗器启动柜显示的要求: 高压电抗启动柜本机具有电压、电流、及保护名称显示等,同时界面具有运行、停止、故障指示等功能。 3.3高压电抗其柜的环境要求: 3.3.1、没有腐蚀性气体和粉尘。 3.3.2、温度-25℃-45℃。 3.3.3、湿度:20-90%RH不结露。 3.3.4、海拔1500米以下。 3.3.5、高压电机电抗启动柜房间需密封,房间门和窗进风口处必须装有阻挡粉尘进入的滤尘网。 3.3.6、高压电机电抗启动柜房间侧墙体上部需有散热出风口。 3.3.7、高压电机电抗启动柜房间内必须安装适配降温用的空调。 3.3.8、高压电机电抗启动柜体下电缆沟干净、干燥,并有防腐、防水、防鼠等防护措施。 3.4高压电机电抗启动柜的其它要求: 高压电机电抗启动柜的防护等级IP20 商务合同生效后且设计完成后,甲乙双方应就设计方案进行讨论与确认,供方提供设计资料一份,中途若有其它要求,本着应从大局出发,进行合理调整。 3.5高压电机电抗启动柜的安装位置 根据甲方实际情况和实地测量,确定安装地点 3.6主回路结构示意图 本协议的____台高压电机电抗启动柜均采用一拖一方式运行,选用____KV生产的电机电抗启动柜。 对于____KW/___KV设备,其中QS为手动隔离开关;DL1-DL2的高压真空接 电机启动柜,电抗启动柜,高压电动启动柜,高压电动机启动柜,高压电机电抗启动柜,电动机启动柜,高压启动柜 |
