FLUKE434电能质量测试仪
点击次数:2247
|
产品详情 |

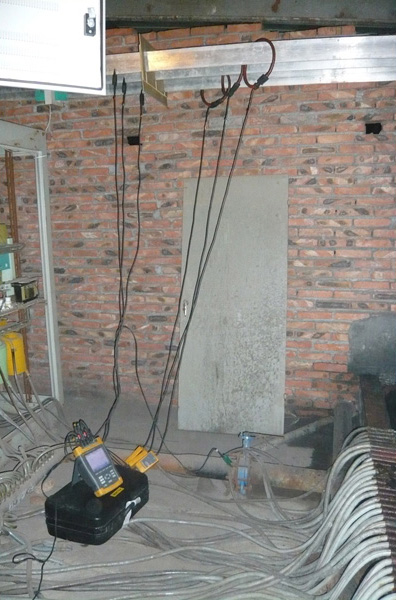

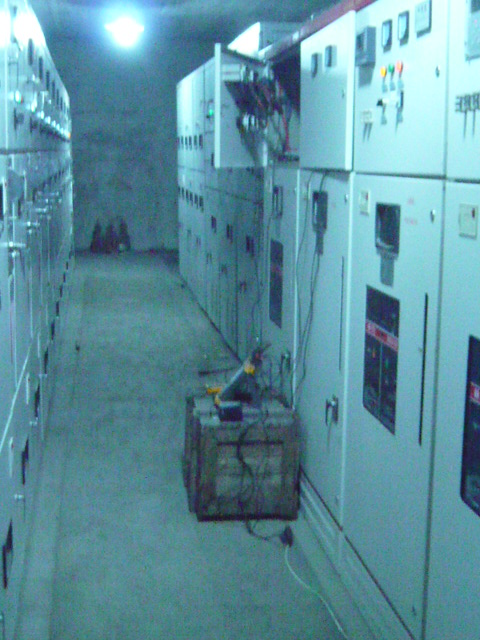

fluke434测试仪图片:
FLUKE 434主要特点: • 实时排障:利用光标和缩放工具分析趋势——后台仍保持连续记录 • 行业内最高安全标准——600V Cat IV/1000V CAT III • 自动瞬变模式能够同时捕获全部三相上的200kHz的波形数据——高达6kV • 利用4个电流探头测量全部三相和零线 • 自动趋势(AutoTrend):无须设置,总是自动记录每一测量 • 系统监测:同一屏幕上可显示多达7个符合EN50160标准的电能质量参数 • 浪涌模式,可排障讨厌的断路器跳闸 • 坚固的手持式排障工具,Fluke提供3年质保 • 内置镍氢(NiMH)电池组,一次充电可使用7个小时 • 随仪器提供分析软件,可观察图表和生成报告
技术数据 输入 数量 4个电压和电流(3相+中性点) ******电压 电压有效值1000 Vrms (电压峰值6 kV peak) 最高采样速度 各个通道同步,200 kS/s
电压/电流 /频率 电压有效值Vrms (AC + DC) 测量范围 1 ... 1000 V 精度 0.1% of Vnom Vpeak 测量范围 1 ... 1400 V 精度 5% of Vnom 波形因数CF,电压 测量范围 1.0 ... > 2.8 精度 ±5% Arms (AC + DC) 测量范围 0 ... 20 kA 精度 ±0.5% ± 5个字 Apeak 测量范围 0 ... 5.5 kA 精度 5% 波形因数CF,电流 测量范围 1 ... 10 精度 ±5% Hz 50 Hz nominal 测量范围 42.50 ... 57.50 Hz 精度 ±0.01 Hz
骤升骤降 Vrms (AC+DC) ² 测量范围 0.0% … 100%标称电压 精度 ±0.2% 标称电压 Arms (AC+DC) ² 测量范围 0 ... 20 kA 精度 ±1% ±5个字
谐波 谐波 (间谐波) (n) 测量范围 DC, 1..50; (关, 1..49),依据IEC 61000-4-8进行测量 Vrms 测量范围 0.0 … 1000 V 精度 ±0.05% 标称电压 Arms 测量范围 0.0 … 4000 mV x 电流钳变比 精度 ±5% ±5个字 Watts 测量范围 取决于电流钳和电压变比 精度 ±5% ± n x 2% 读数, ± 10个字 DC电压 测量范围 0.0 … 1000 V 精度 ±0.2%标称电压 THD 测量范围 0.0 … 100.0% 精度 ±2.5% V和A (± 5% Watt) Hz 测量范围 0 … 3500 Hz 精度 ± 1 Hz 相角 测量范围 -360º ... +360º 精度 ± n × 1.5º
功率和能量 Watt, VA, VAR 测量范围 1.0 … 20.00 MVA¹ 精度 ±2% ±? Counts 请确认英文具体数字 kWh, kVAh, kVARh 测量范围 00.00 …200.0 GVAh¹ 精度 ± 1.5% ± 10个字 功率因数/ Cos Ф / DPF 测量范围 0…1 精度 ± 0.03
闪变 短闪Pst (1 min), Pst, 长闪Plt, PF5 测量范围 0.00 … 20.00 精度 ±5%
不平衡 电压 测量范围 0.0 … 5.0% 精度 ±0.5% 电流 测量范围 0.0 … 20% 精度 ± 1%
瞬变捕捉 电压 测量范围 ±6000 V 精度 ±2.5% 电压有效值 最小分辨率 5 µs (200kS/s 采样率)
涌流模式 Arms (AC+DC) 测量范围 0.000 … 20.00 kA¹ 精度 ±1%± 5个字 涌流持续时间(可选) 测量范围 7.5 s ... 30 min 精度 ±20 ms (Fnom = 50 Hz)
自动趋势记录 采样率 5 个c ,每个通道同步连续采样 存储 1800 每个读数的 min, max和avg值 记录时间 长至450天 缩放 水平缩放高至13倍
存储 屏幕和数据 50, 内存分为数据记录、屏存和数据设置
注意 ¹ 取决于电流钳的变比 ² 电压基于1个周波进行测量,从零点开始,每半周刷新一次 |
