一体式电容电抗器模块
模块化技朮的特点
1 与柜型无关;可与国内外各种柜型轻松配套。
2 组合拼装;使用模块如同搭积木,可按照需要组合出各种容量和级数。
3 接口简单;一个模块自成相对独立的系统,对外提供三个接口-电源接口和控制接口-运行指示接口。模块内部按标准化设计并组装完毕检验合格。对带失谐电抗的无功补偿装置更是省却了复杂的计算和设计。
4 结构紧凑;单柜容量较传统的固定式安装增加至少一倍。
5 扩展自如;随着企业生产的发展,用电负荷的扩增,无功补偿容量不足时可以随时增加模块进行扩容。
6 检修方便;维修保养,升级改造便捷安全。
模块种类与适用场合
按照外形结构,无功补偿模块可分为两大类、共四种模块。
抽屉式模块
u LGTXMKD1-LGTXMKJ1型抽屉式模块;适用于大容量的集中补偿。
模块宽604mm,适用于800mm宽的柜型;模块高220mm,上下层模块的间距为240mm,模块之间通过母线连接夹进行连接。
u LGTXMKD2-LGTXMKJ2型抽屉式模块;适用于大容量的集中补偿。
模块宽906mm,适用于1000mm宽的柜型;模块高350mm,上下层模块的间距为370mm,模块之间通过母线连接夹进行连接。
利用模块搭建成套柜的方法

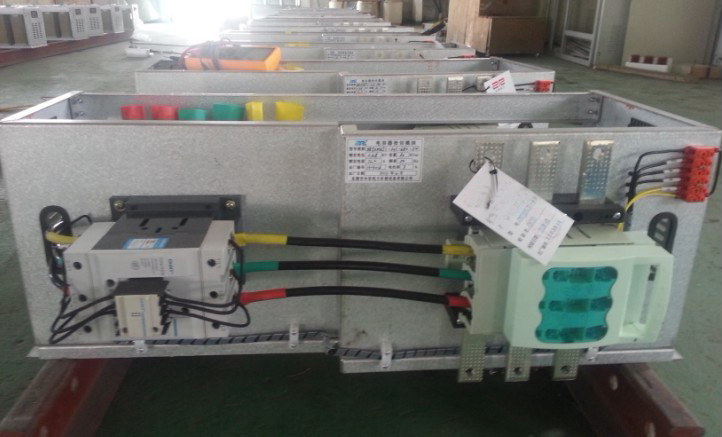

抽屉式模块上已安装有所需容量的电容器(和电抗器)、接触器、可控硅动补开关、控制端子排、垂直母线、母线架、母线熔断器式隔离开关。整块板自成系统,通过进线口、控制器接口和电流互感器接口与周围系统连接。
利用模块搭建成套柜需要的材料:
1、 无功补偿模块与控制器
2、 柜壳
3、 总进线断路器开关
4、 风扇与控制端子排
5、 侧横梁
6、 (可选)电流互感器、电流表、避雷器
补偿容量
kvar
|
级数 kvar
|
型 号
|
模块数量
|
成套柜尺寸
宽×高×深mm
|
重 量
kg
|
100
|
4×25
|
LGTBBDL-100-4/P7
|
4
|
800*2200*600
|
|
125
|
5×25
|
LGTBBDL -125-5/P7
|
5
|
800*2200*600
|
|
150
|
2×25+2×50
|
LGTBBDL -150/4/P7
|
5
|
800*2200*600
|
|
175
|
1×25+5×30
|
LGTBBDL -175-6/P7
|
6
|
800*2200*600
|
|
200
|
2×25+3×50
|
LGTBBDL -200-5/P7
|
5
|
800*2200*600
|
|
200
|
4×50
|
LGTBBDL -200-4/P7
|
4
|
800*2200*600
|
|
250
|
2×25+4×50
|
LGTBBDL -250-6/P7
|
6
|
800*2200*600
|
|
250
|
5×50
|
LGTBBDL -250-5/P7
|
5
|
800*2200*600
|
|
300
|
2×25+5×50
|
LGTBBDL -300-7/P7
|
7
|
1000*2200*600
|
|
300
|
6×50
|
LGTBBDL -300-6/P7
|
6
|
800*2200*600
|
|
350
|
2×25+6×50
|
LGTBBDL -350-8/P7
|
4
|
1000*2200*600
|
|
400
|
8×50
|
LGTBBDL -400-8/P7
|
4
|
1000*2200*600
|
|
400
|
2×25+7×50
|
LGTBBDL -400-9/P7
|
9
|
1000*2200*600
|
|
450
|
2×25+8×50
|
LGTBBDL -450-10/P7
|
10
|
1000*2200*600
|
|
500
|
10×50
|
LGTBBDL -500-10/P7
|
10
|
800*2200*1000
|
|
550
|
2×25+10×50
|
LGTBBDL -550-12/P7
|
12
|
1000*2200*1000
|
|
600
|
12×50
|
LGTBBDL -600-12/P7
|
12
|
1000*2200*1000
|
|
注1:单组模块一组投切仅使用于600以上深柜体, 注2:单只模块二组投切仅适用于1米深的柜型
单柜成套组件,IP00, 不含柜体
LGTXMKJ型静态补偿单体模块型号
补偿容量
kvar
|
级数 kvar
|
型 号
|
功率组合
kvar
|
模块熔丝A
|
尺寸
宽*高*深mm
|
15
|
15
|
LGTXMKJ-15/1-450/50
|
15
|
32
|
606*220*450
|
20
|
20
|
LGTXMKJ-20/1-450/50
|
20
|
40
|
606*220*450
|
25
|
25
|
LGTXMKJ-30/1-450/50
|
25
|
50
|
606*220*450
|
30
|
30
|
LGTXMKJ-30/1-450/50
|
30
|
63
|
606*220*450
|
40
|
40
|
LGTXMKJ-40/1-450/50
|
40
|
80
|
606*220*450
|
50
|
50
|
LGTXMKJ-50/1-450/50
|
50
|
100
|
606*220*450
|
60
|
60
|
LGTXMKJ-60/1-450/50
|
60
|
125
|
606*250*450
|
75
|
75
|
LGTXMKJ-75/1-450/50
|
75
|
160
|
606*250*450
|
80
|
80
|
LGTXMKJ-80/1-450/50
|
80
|
160
|
606*250*450
|
LGTXMKJ型静态补偿单体模块型号
补偿容量
kvar
|
级数 kvar
|
型 号
|
功率组合
kvar
|
模块熔丝A
|
尺寸
宽*高*深mm
|
30
|
2×15
|
LGTXMKJ-30/2-450/50
|
15+15
|
35+35
|
906*350*450
|
50
|
2×25
|
LGTXMKJ-50/2-450/50
|
25+25
|
50+50
|
906*350*450
|
60
|
2×30
|
LGTXMKJ-60/2-450/50
|
30+30
|
63+63
|
906*350*450
|
75
|
1×25+1×50
|
LGTXMKJ-75/2-450/50
|
25+50
|
50+100
|
906*350*450
|
90
|
1×30+1×60
|
LGTXMKJ-90/2-450/50
|
30+60
|
63+125
|
906*350*450
|
100
|
2×50
|
LGTXMKJ-100/2-450/50
|
50+50
|
100+100
|
906*350*450
|
120
|
2×60
|
LGTXMKJ-120/2-450/50
|
60+60
|
125+125
|
906*350*450
|
LGTXMKD型动态补偿单体模块型号
补偿容量kvar
|
级数 kvar
|
型 号
|
功率组合
kvar
|
模块熔丝A
|
尺寸
宽*高*深mm
|
15
|
1×15
|
LGTXMKD-15/1-450/50
|
15
|
32
|
606*220*450
|
20
|
1×20
|
LGTXMKD-20/1-450/50
|
20
|
40
|
606*220*450
|
25
|
1×25
|
LGTXMKD-25/1-450/50
|
25
|
50
|
606*220*450
|
30
|
1×30
|
LGTXMKD-30/1-450/50
|
30
|
63
|
606*220*450
|
40
|
1×40
|
LGTXMKD-40/1-450/50
|
40
|
80
|
606*220*450
|
50
|
1×50
|
LGTXMKD-50/1-450/50
|
50
|
100
|
606*220*450
|
60
|
1×60
|
LGTXMKD-60/1-450/50
|
60
|
125
|
606*220*450
|
80
|
1×80
|
LGTXMKD-80/1-450/50
|
80
|
160
|
606*220*450
|
补偿容量
kvar
|
级数kvar
|
型 号
|
功率组合kvar
|
模块熔丝 A
|
尺寸宽*高*深mm
|
30
|
2×15
|
LGTXMKD-30/2-450/50
|
15+15
|
35+35
|
906*350*450
|
50
|
2×25
|
LGTXMKD-50/2-450/50
|
25+25
|
50+50
|
906*350*450
|
60
|
2×30
|
LGTXMKD-60/2-450/50
|
30+30
|
63+63
|
906*350*450
|
75
|
3×25
|
LGTXMKD-60/2-450/50
|
25+50
|
50+100
|
906*350*450
|
90
|
3×30
|
LGTXMKD-90/3-450/50
|
30+60
|
63+125
|
906*350*450
|
100
|
2×50
|
LGTXMKD-100/2-450/50
|
50+50
|
100+100
|
906*350*450
|
100
|
4×25
|
LGTXMKD-100/4-450/50
|
25+25+50
|
100+100
|
906*350*450
|
120
|
4×30
|
LGTXMKD-120/2-450/50
|
60+60
|
125+125
|
906*350*450
|
LGTXMKDF型动态分相补偿单体模块型号
补偿容量kvar
|
级数 kvar
|
型 号
|
功率组合
kvar
|
模块熔丝A
|
尺寸
宽*高*深mm
|
9
|
3×3
|
LGTXMKDF-9/3-280/50
|
9
|
20
|
606*220*450
|
12
|
3×4
|
LGTXMKDF-9/3-280/50
|
12
|
28
|
606*220*450
|
15
|
3×5
|
LGTXMKDF-15/3-280/50
|
15
|
36
|
606*220*450
|
18
|
3×6
|
LGTXMKDF-18/3-280/50
|
18
|
40
|
606*220*450
|
24
|
3×8
|
LGTXMKDF-24/3-280/50
|
24
|
63
|
606*220*450
|
30
|
3×10
|
LGTXMKDF-30/3-280/50
|
30
|
63
|
606*220*450
|
36
|
3×12
|
LGTXMKDF-36/3-280/50
|
36
|
80
|
606*220*450
|
45
|
3×15
|
LGTXMKDF-15/3-280/50
|
45
|
100
|
606*220*450
|
60
|
3×30
|
LGTXMKDF-60/3-280/50
|
60
|
140
|
606*220*450
|
|
