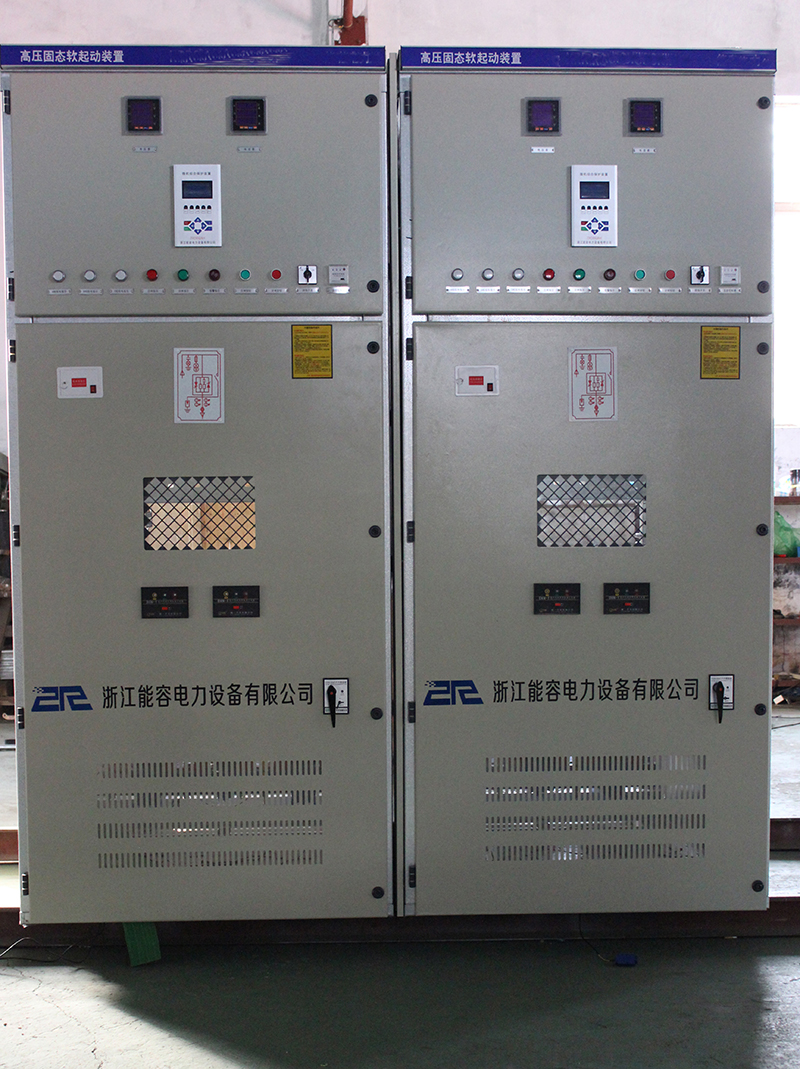

高压固态软启动装置LGRQV
点击次数:2327
|
产品详情 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
LGRQV系列高压固态软起动装置(以下简称软起动装置)是采用最新理念设计的高压电机软起动装置,主要适用于鼠笼式异步、同步电动机起动和停止的控制与保护。该装置采用多个可控硅串并连而成,可满足不同的电流及电压要求。 产品广泛应用于额定电压3000—15000V的电力、建材、化工、冶金钢铁、造纸等行业。能很好地与水泵、风机、压缩机、粉碎机、搅拌机、皮带机等各种机电设备配套使用,是理想的高压电机起动及保护设备。
1.2技术指标
一次方案
1.4 设计结构 完整的LGRQV系列软起动装置是一个标准的电机起动、保护装置,用来控制和保护高压交流电机。标准的LGRQV产品主要由以下部件组成:高压可控硅模块、可控硅保护部件、光纤触发部件、真空开关部件、信号采集与保护部件、系统控制与显示部件。 u 可控硅模块:每相中采用相同参数的可控硅串并联安装在一起。根据所使用电网的峰值电压要求, 选择可控硅串联的数量不同。 u 可控硅保护部件:主要包括由RC网络组成的过电压吸收网络、由均压单元组成的均压保护网络。 u 光纤触发部件:采用强触发脉冲电路,保证触发的一致性和可靠性;利用光纤触发进行可靠高低压隔离。 u 真空开关部件:在起动完成后,三相真空旁路接触器自动吸合,电动机投入电网运行。 u 信号采集与保护部件:通过电压互感器、电流互感器、避雷器、零序电流互感器对主回路电压、电流信号进行采集,主CPU控制并进行相应保护。 u 系统控制与显示部件: 32位ARM核微控制器执行中心控制、LCD液晶\触摸屏显示,可显示三相电压、电流,故障信息、运行状态等。 1.5 总体结构 LGRQV系列总体结构精心考虑以适应各种要求的控制柜设计,确保适合于各种使用对象和工作环境。 u 结构:结构采用GB11022-1999-T高压开关设备和控制设备的共用技术要求,在柜体中应用密封处理,减少对机器内部的污染,布局合理。先进的数字触发系统将低压控制通过光纤连接到高压部分,便捷的维修设计允许各相模块可以迅速单独进行更换。为运行安全起见,高压部分和低压部分完全隔离开来。 u 区域: LGRQV整体结构被划分为3个相互绝缘的部分。由高压可控硅模块、可控硅保护部件、真空开关部件等组成的高压回路;由光纤触发部件、信号采集与保护部件组成的可控硅触发及信号采集与系统保护单元;由系统控制与显示部件构成的系统控制和人机交互单元;3个单元之间相互绝缘,做到高、低压之间的可靠隔离。 电源电缆可以从机柜的顶部或底部位置进入,在柜体内留有足够的空间以便于接电源进线、电机电缆从机柜的底部位置进入允许适当地进行弯曲。 u 接地线:为保障LGRQV的可靠运行,机柜中各个控制单元地线相连接至机柜的下部接地铜排上。 u 运输规定:机柜上开孔和弯角可以承受和支持整个机柜结构的******重量。 1.6 工作原理 LGRQV系列的控制核心是微处理器CPU。微处理器对SCR进行相角触发控制以降低加在电机上的电压,然后通过慢慢地控制加在电机上的电压和电流平滑地增加电机转矩,直到电机加速到全速运行。这种起动方式可以降低电机的起动冲击电流,减少对电网和电机自身的冲击。同时也减少了对连在电机上机械负载装置的机械冲击,以延长设备的使用寿命,减少故障和停机检测时间。 当电机达到全速运行后,电机电流降到正常全速运行的电流值,LGRQV系列软起动装置有一个旁路输出继电器,从而使旁路高压真空接触器闭合,使电机电流经旁路接触器,防止SCR导通所产生的压降引起的热损耗,提高了工作效率及可靠性。如图(1)所示。
1.7技术特点 u 免维护:可控硅是无触点的电子器件,不同于其他类型的产品需经常维护液体和部件等,把机械寿命变为电子元件使用寿命,连续运行数年也无需停机维护。 u 安装使用简单:LGRQV是一个完整的电机起动控制和保护系统,安装时只需连接电源线和电机线即可投入运行,在加高压运行前,允许使用低压对整个系统进行电气测试。 u 备份特性:装置内部装有可直接起动电机的真空接触器,如果NRRQV出现故障,可利用真空接触器直接起动电机,以保证生产的连续性。 u 以高压晶闸管为主回路部件,并具有均压保护和过电压保护系统。 u LGRQV安装电磁闭锁装置,防止在带电情况下误入高压装置内。 u 先进的光纤传输技术,实现高压晶闸管的触发检测与低压控制回路之间的隔离。 u 采用32位ARM核微控制器执行中心控制,控制实时高效、显示直观、可靠性高、稳定性好。 u 中/英文液晶\触摸屏显示系统,操作界面人性化。 u 具有RS-485通讯接口,可与上位机或集中控制中心进行通信。 u 所有电路板均经过严格的老化实验。 1.8组柜方案
产品规格及外形尺寸
2 以上是典型产品型号,如果您所需型号不在此表中,请与厂方联系。 2 注意:以上机柜尺寸仅供参考,需要精确尺寸请与厂方联系。 2 网侧接触器为可选件,如需增加网侧接触器,请在订货时说明。 |
